香港城大开发配备RFID等技术的无源远程感知多足机器人

2020-05-27 14:17:22 江苏激光产业创新联盟 106

微型软体机器人在体内/体外生物医学研究中具有广泛的应用前景。近年来,柔性机器人的驱动和运动研究方面已取得了大量的成果,但在环境感知、远程信号传输等方面还存在较大的挑战,离实际应用还有不小的距离。香港城市大学(香港城大)领导的研究团队基于此前研发的多足软体机器人及微能源收集技术,在微型机器人上集成了驱动、感知、信号传输等单元,通过耦合磁效应和压电效应,研制了一种可进行远程控制移动、周围环境感知和远程通讯为一体的无栓系微型软体机器人。

相关成果由香港城大的申亚京课题组与杨征保课题组以《基于耦合磁效应和压电效应实现远程控制移动、感知和通讯的毫米级软体机器人》(Battery-Less Soft Millirobot That Can Move, Sense, and Communicate Remotely by Coupling the Magnetic and Piezoelectric Effects)为题目,于近日发表在综合期刊《尖端科学》上。

该微型机器人将机器人驱动单元和感知单元集成在一个多层薄膜(<0.5 mm)内,下部的仿生多足磁性复合材料肢体可提供驱动力,而柔性压电陶瓷复合薄膜可提供感知功能。论文的共同第一作者,香港城大生物医学工程学系博士后陆豪健说:“现阶段对于微型软体机器人来说,感知能力与运动性能的完美集成是一个挑战。这项工作借鉴了此前工作多足结构的设计以保证其运动性能,同时利用射频识别技术(RFID),将三个重要模块,即上层的近场通信(NFC)电子模块,中间的压电感知(PEG)模块和底部的多足软体驱动(MSR)模块(如图1所示)集成在总体尺寸小于10×30 mm2的机器人上,其大小仅与指尖相当。在外部的磁驱动下,该微型软体机器人可实现远程驱动、环境监控和无线通信,而无需任何负载电池或外部有线电源。”

【图文导读】

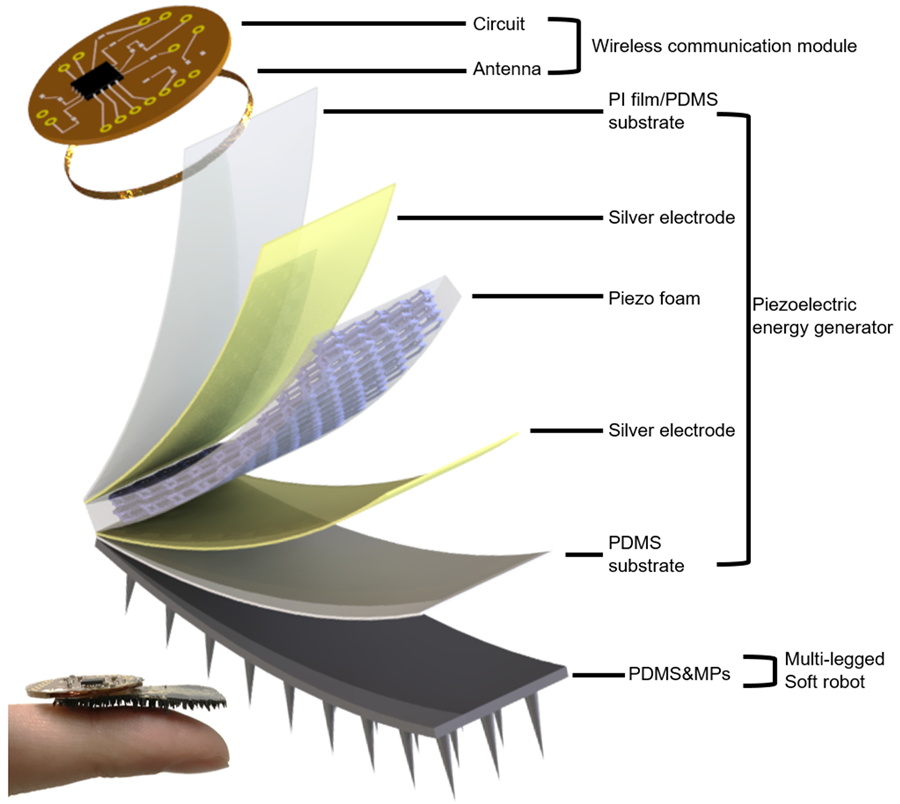

图1 无栓系微型软体机器人的三个组成模块


明申智能卡 香港城大开发配备RFID等技术的无源远程感知多足机器人


此前,香港城市大学(香港城大)领导的研究团队研发了一种可在干燥和湿润环境下运动的仿生多足软体机器人,该机器人可以通过磁场的控制,用拍打的方式或左右摆动的方式运动,并且可以负载超过自身重量百倍的物体移动,在生物医学领域具有重要应用(如图2所示)。

图2 仿生多足软体机器人的运动


明申智能卡 香港城大开发配备RFID等技术的无源远程感知多足机器人


此次研发的机器人,在此基础之上集成了三个重要模块,分别承担信号传输,传感识别和运动驱动的任务。其中NFC的使用可以使无线通信模块能够获取无线信号并将数据传输到任何NFC支持的消费类设备,例如智能手机和计算机。PEG模块由压电陶瓷复合材料(锆钛酸铅PZT和聚二甲基硅氧烷PDMS),两层银电极和基底(PI膜和PDMS膜)构成,其产生的压电信号能够用于对外界环境的感知。MSR模块由PDMS和磁性颗粒复合材料构成,其下方独特的多足设计减少了软体机器人运动的表面接触面积。

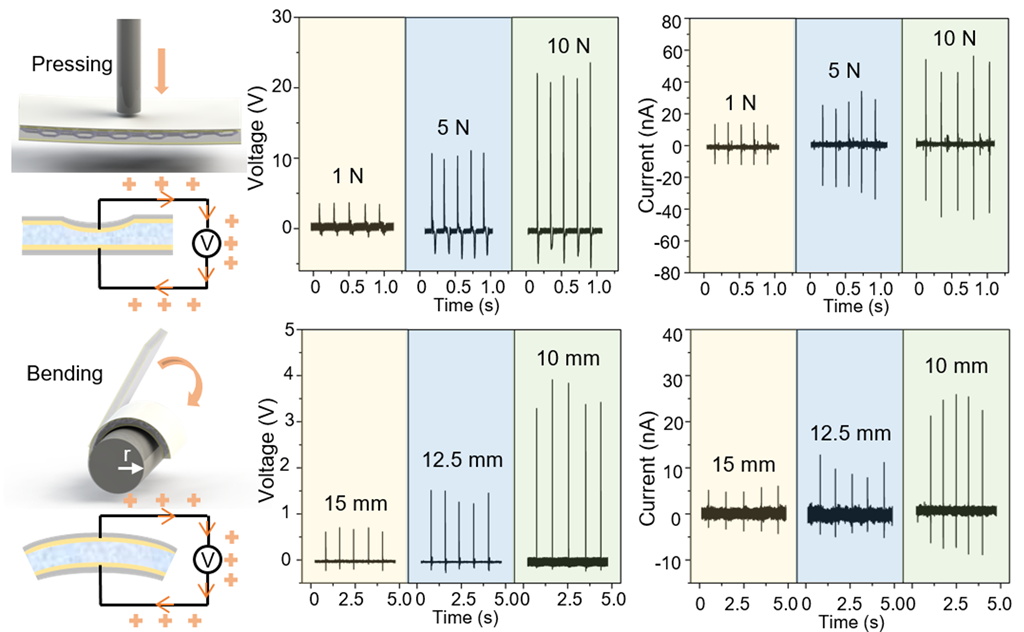

图3 PEG模块在不同压力和弯曲状态下的压电响应


明申智能卡 香港城大开发配备RFID等技术的无源远程感知多足机器人


除了多功能的集成,用于制作压电感知模块(PEG)的设计也很重要。论文的共同第一作者,香港城大机械工程学系在读博士生洪颖说:“与传统的将压电陶瓷粉末和高分子材料直接混合制成的压电陶瓷/高分子复合材料不同的是,这次我们基于纸模板制备了一种具有连续3D陶瓷框架的压电泡沫复合材料,让其具有更好的机械特性和压电特性(如图3所示)。与传统方法相比,这种无缝集成的全软体结构,能够很好地发挥全软体机器人的优势。”

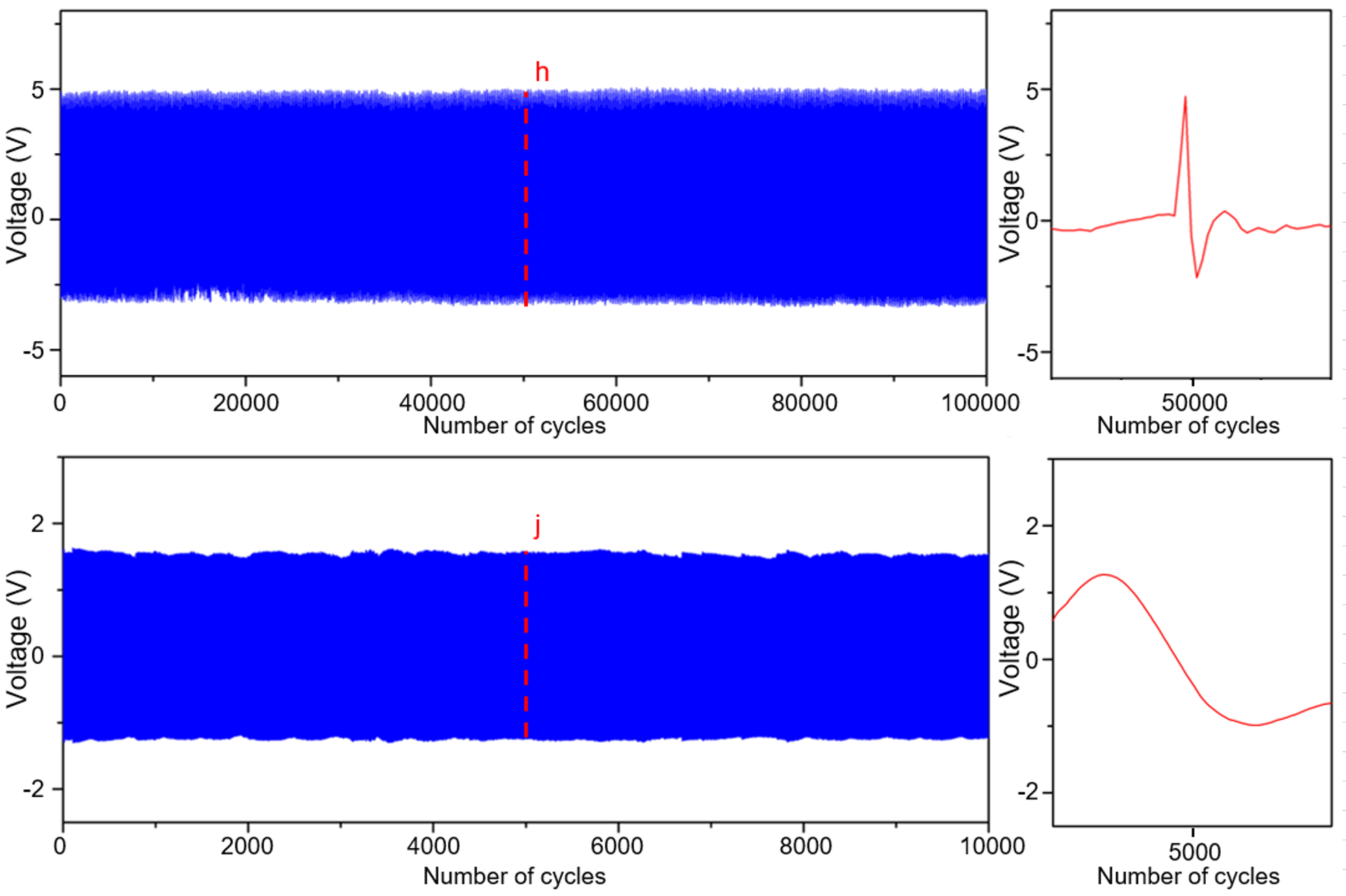

图4 PEG模块分别在压缩和弯曲状态下的循环特性


明申智能卡 香港城大开发配备RFID等技术的无源远程感知多足机器人


洪颖补充道:“此外,这种压电陶瓷复合材料同时具有很好的抗疲劳特性,在十万次压缩及一万次弯曲循环中都能保持很好的压电响应(如图4所示),保证了机器人的运动能力。”

图5 微型软体机器人的运动及其产生的压电信号


明申智能卡 香港城大开发配备RFID等技术的无源远程感知多足机器人


在实验中,通过外界磁场的控制,微型软体机器人可以以拍打的方式向前移动,其本身的PEG模块可以产生相应的压电信号(如图5所示)。值得指出的是,机器人运动所产生的压电信号会随着接触界面的不同而发生变化,例如刚性平面界面可以产生突变信号峰,刚性台阶界面导致信号峰值降低,柔性台阶界面可以得到一个非常平稳的信号波,液体界面由于表面张力的影响会产生双峰信号。“在运动过程中,机器人的针状足,就像无数个AFM探针一样不断地对周围环境进行扫描(如图6所示),我们期望将来能将这种技术用于体内不同区域的检查,如是否发生病变等。”陆豪健博士说道。

图6 微型软体机器人通过不同界面时的压电响应


明申智能卡 香港城大开发配备RFID等技术的无源远程感知多足机器人


杨媛媛补充说:“除了其自身具有的探针感知能力之外,这种微型软体机器人还能携带不同类型的传感器探测周围的环境。例如,当这种携带有温度传感器的微型软体机器人经过红外线照射的不同区域时,其温度变化产生的电信号能通过NFC无线传输到电脑端 (如图7所示)。”

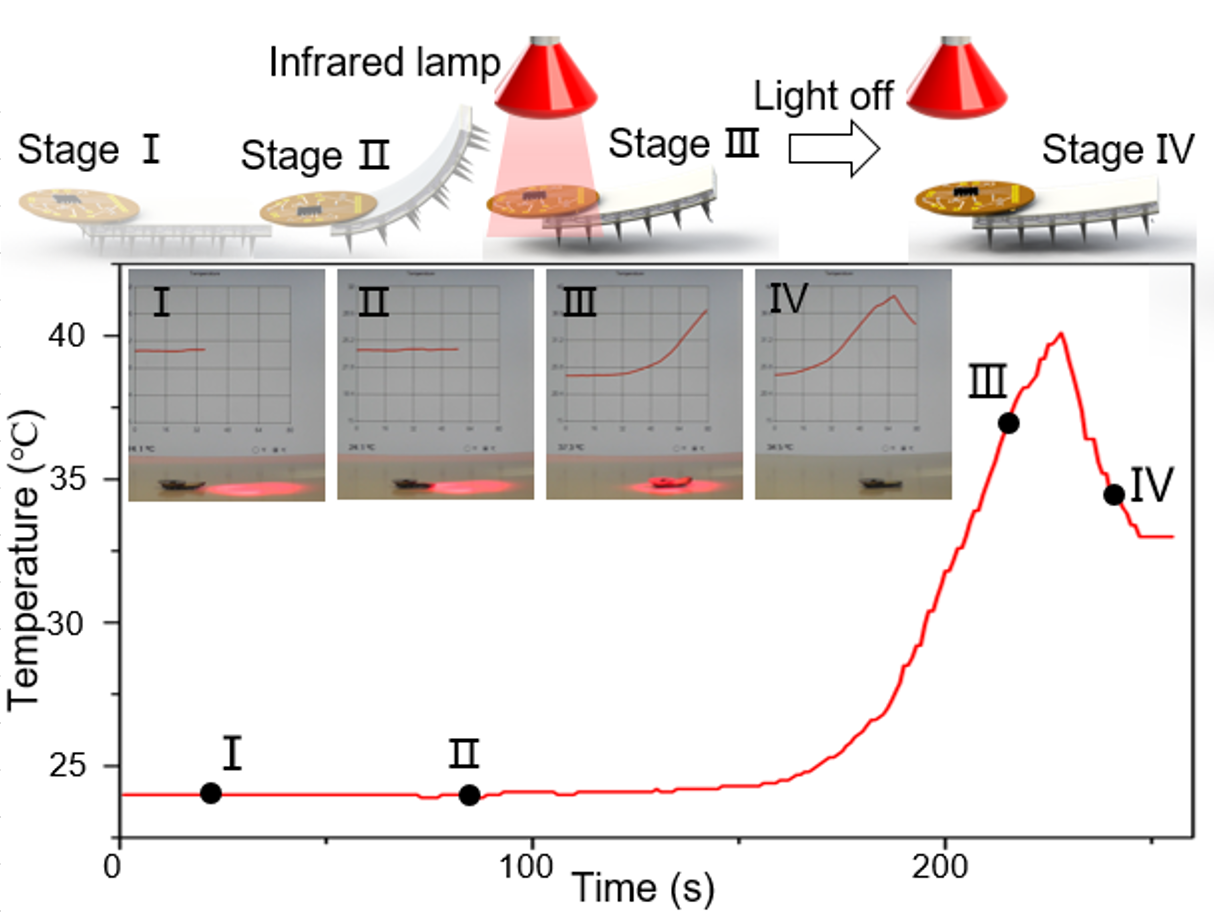

图7 微型软体机器人通过红外灯不同区域时的温度响应


明申智能卡 香港城大开发配备RFID等技术的无源远程感知多足机器人


杨征保博士和申亚京博士总结道:“这种具有感知功能的无栓系微型软体机器人有非常多的优势,如全软体结构,较长的使用寿命,出色的机械强度和可靠性,运动、感知和无线通信的同时实现,以及高度灵敏的界面感应和热感应。这种集无线驱动与传感于一身的无缝集成概念为新兴的无栓系微型软体机器人提供了一种通用解决方案,它将在诸如无线操纵和传感以及体内医学监测治疗等领域有十分广泛的应用。”

图8 微型软体机器人在真实牛胃环境中的运动


明申智能卡 香港城大开发配备RFID等技术的无源远程感知多足机器人
