rfid受到金属干扰无法读取

2020-06-18 15:36:11 明申科技 21
我们在安装RFID或NFC射频读卡器(门禁读卡器)有时会遇到这样的问题,读卡器是好的,但是当它安装在不锈钢金属表面时它就读不到信号了(比如将读卡器安装在电梯铝合金壳里、或者安装在金属门表面),将它离开金属表面又恢复了读卡信号,这时势必是金属干扰了读卡线圈了,这时候唯一的解决方案就是用屏蔽材料来解决

当金属处于读写器发出的电磁场中时,由于电磁感应作用,其内部会产生涡流,同时吸收射频能量转换成自身的电场能,因此减弱了原有射频场强的总能量。当金属处于读写器发出的电磁场中时,由于电磁感应作用,其内部会产生涡流,同时吸收射频能量转换成自身的电场能,因此减弱了原有射频场强的总能量。标签紧贴金属表面时,标签完全平行于分布在金属表面的磁力线,从而没有角度进行磁力线切割获取能量,无法进行读取。而远离金属表面的磁力线中开始出现不与金属表面平行的弯曲的磁力线,所以,处在离金属表面一段距离的标签可以发生切割磁力线运动,从进行数据通讯。设法在金属表面设置对电磁波进行二次反射,从而使其电场位相与原始电场相同,提高标签的读取率。一种方式是在金属表面与标签之间放置一片抗金属层。从而对磁场产生影响,选择抗金属干扰材料时要考虑到材料必须的频率匹配与金属表面配合起到了大大增强射频信号对标签的感应能力

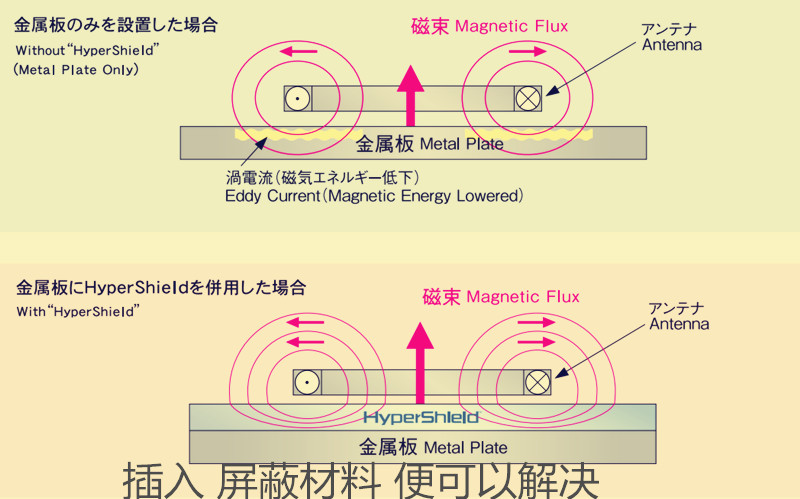

现在我们来看看下面的金属干扰示意图
明申智能卡/RFID rfid受到金属干扰无法读取
从第一图可以清楚的看到金属对13.56MHz高频信号产生是同频率的电子涡轮场,这个频率刚好抵消掉了正常的通信信号也是13.56MHz这就是我们常说的金属干扰了
从第二图可以清楚看到,我们将屏蔽材料插入线圈和金属板之间,13.56MHz的通信磁场在材料 表面进行正常传到避开了金属的反射,这时候就能正常在金属表面上读取了。
