RFID读写器工作流程

2023-02-13 10:53:03 明申科技 251

RFID射频识别是利用的无线电来传输信号,可以实现非接触式的信息识别。要让RFID系统正常工作,至少需要包含电子标签和读写器两部分,电子标签是射频识别系统的数据载体,由标签天线和标签专用芯片组成,RFID读写器则是读取数据的主要设备。下面我们一起来了解一下,rfid读写器工作流程是什么。

1、什么是RFID技术

RFID射频识别是一种非接触式的自动识别技术,它通过射频信号自动识别目标对象并获取相关数据,识别工作无须人工干预,可工作于各种恶劣环境。

RFID技术可识别高速运动物体并可同时识别多个标签,操作快捷方便。短距离射频产品不怕油渍、灰尘污染等恶劣的环境,可在这样的环境中替代条码,例如用在工厂的流水线上跟踪物体。长距射频产品多用于交通上,识别距离可达几十米,如自动收费或识别车辆身份等。

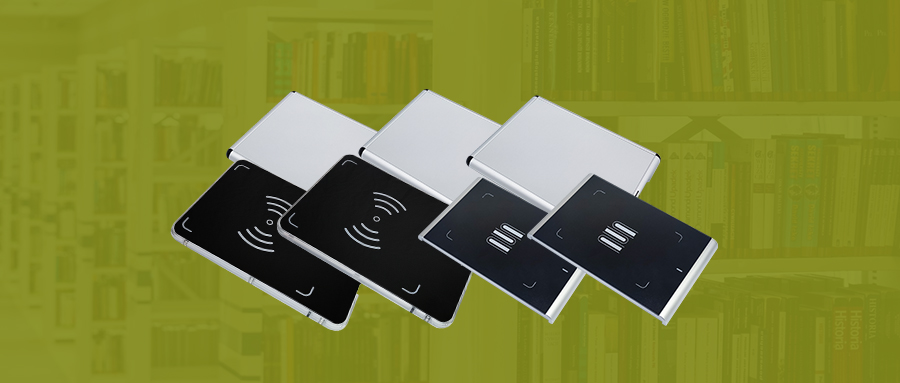

RFID读写器的工作流程

2、RFID系统包括哪些

RFID系统至少包含电子标签和读写器两部分。依据电子标签供电方式的不同,电子标签可以分为有源电子标签(Active tag)、无源电子标签(Passive tag)和半无源电子标签(Semi—passive tag)。有源电子标签内装有电池,无源射频标签没有内装电池,半无源电子标签(Semi—passive tag)部分依靠电池工作。

电子标签依据频率的不同可分为低频电子标签、高频电子标签、超高频电子标签和微波电子标签。依据封装形式的不同可分为信用卡标签、线形标签、纸状标签、玻璃管标签、圆形标签及特殊用途的异形标签等。

RFID读写器通过(读写器)天线与RFID电子标签进行无线通信,可以实现对标签识别码和内存数据的读出或写入操作。典型的读写器包含有高频模块(发送器和接收器)、控制单元以及读写器天线。

3、rfid读写器工作流程

电子标签与读写器之间通过耦合元件实现射频信号的空间(无接触)耦合、在耦合通道内,根据时序关系,实现能量的传递、数据的交换。更多RFID系统的工作流程,请看文章:RFID系统的工作流程是什么

RFID读写器发送指令的工作流程:

1.应用层程序发出调用标签识别层模块的命令,标签识别层模块产生要发送的访问标签的指令,并将指令送至基带处理模块。

2.基带处理模块对标签识别层指令进行编码调制,生成基带信号,基带信号分成两路通过接口传入。

3.数据被打包成串行基带信号送至射频前端模块。

4.串行基带信号进入射频前端模块经过变换、功率放大、上变频后被调制到超高频频段,然后送至带通滤波器进行滤波。

5.滤波以后,信号被送至功率放大器放大,然后送至天线发送出去。

RFID读写器接收标签反向散射的数据信息的工作流程:

1.RFID电子标签接收到读写器发来的信号,获得能量被上电激活,开始执行读写器命令,并进行判断是否需要应答,需要应答时,将应答信息以反向散射方式通过天线送至射频前端模块。

2.射频前端模块将接收到的信号送至带通滤波器进行滤波,滤波后通过低噪放、下变频、变换等部分,载波信号恢复为基带信号并传入。

3.数据通过接口被送至PC中的基带处理模块
