射频RFID 高频标签 NXP Mifare卡介绍

2020-06-03 17:09:17 草莓酱爱测试 18

1.适用范围
本文对常用的射频IC 卡做了简单的介绍,重点介绍了NXP Mifare卡的结构、工作原理和应用指南。本文可以对卡片的应用起到一定的指引作用,供用户作为设计参考。

2. IC卡概述
IC
卡(Intergrated Circuit Card,集成电路卡),又称为智能卡Smart Card)。它将一个集成电路芯片镶嵌于塑料基片中,封装成卡片的形式,其外形与名片相似,如图 2-1 所示。
2-1常见的卡片

实际上,根据实际需要,卡片可以封装成各种各样的形状,我们称之为异型卡,如图 2-2所示,其中右边一种为透明封装的异型卡,可以清楚地看到卡片中封装了一个芯片和一个天线线圈。

图片2-2

2.1卡片分类
IC
卡根据其接口方式,分为接触式IC卡、非接触式IC卡和双介面IC卡,如表 2-1所示

种类

示例

说明

优点

缺点

接触式

 明申智能卡 射频RFID 高频标签 NXP Mifare卡介绍

通过接触式的触点与读写器连接,进行取电和通信。

成本低,读写电路非常简单。

因为触点外露,容易被静电损坏,触点容易锈蚀。

非接触式

 明申智能卡 射频RFID 高频标签 NXP Mifare卡介绍

无外露触点,不易损坏。非接触式刷卡,操作舒适。

无外露触点,不易损坏。非接触式刷卡,操作舒适。

需要专门的读写电路(芯片),成本较高。

双界面卡

 明申智能卡 射频RFID 高频标签 NXP Mifare卡介绍

结合了接触式和非接触式卡片的优点。适用于各种场合。

结合了接触式和非接触式卡片的优点。适用于各种场合。

芯片成本较高。

 而根据卡中所嵌芯片的不同,又可以分为表 2-2所示的三类。

2-2 IC卡种类--根据内嵌IC

种类

特点

常见卡片型号

应用场合

存储器卡

卡中ICEEPROM,可读写,没有任何加密特性。安全措施完全由用户处理。

AT24C02AT24C04AT24C08AT24C16AT24C32AT24C64

安全性低的场合,例如考勤机里面事件记录的导出等。

逻辑加密卡

卡中的IC具有加密逻辑和EEPROM

Mifare 1 S50/S70T5557SLE4442

安全性中等的场合,例如智能卡水表、门禁、门锁等。

CPU

卡中IC具有中央处理器CPUEEPROMRAM以及卡内操作系统COS。是真正的智能卡

Mifare PLUSMifareProAT90SC3232CRFAT05SC

安全性要求高的场合,例如金融、保险、交警、政府。

NXP Mifare 1卡是一种非接触式逻辑加密卡,其RF接口符合ISO/IEC14443 Type A标准,广泛应用于我们生活的各个方面。Mifare卡正是本文介绍的重点。

3. Mifare

3.1 Mifare卡概述

NXP 半导体(由PHILIPS创建)是世界上最早研制非接触式IC卡芯片的公司之一,曾拥有国际市场上同类产品的六成以上的份额,对非接触式IC卡在全世界的推广使用起着不可替代的引导和推动作用。其代表性产品有:内含1K/4K字节EEPROM的逻辑加密卡芯片Mifare Standard384/64字节EEPROM的缩减型逻辑加密卡芯片Mifare LightMifareUltraLight4K字节EEPROMCPUMifare DESFire,以及双界面卡芯片Mifare PLUSMifare PRO系列、Mifare Prox系列和Smart MX系列。
这里主要介绍在全球影响最大、应用最广泛的Mifare Standard中的Mifare 1 S50卡芯片。为了便于描述,以下称为Mfiare 1卡。

Mifare 1 卡主要特性:
l符号国际标准ISO/IEC14443 Type A
l工作频率13.56MHz
l数据传输率106kbps
l高度安全性:数据流加密传输,3次相互认证的双向验证机制;
l世界唯一的32位(4字节)卡号;
l一次典型完整处理时间 < 0.1S
l卡内1K字节EEPROM划分为16个扇区,每区4块,每块16字节,各个扇区可以独立采取多种形式的密钥保护,实现一卡多用和一卡通。


3.2 Mifare
卡工作原理

3.2.1 Mifare 1卡应用框图

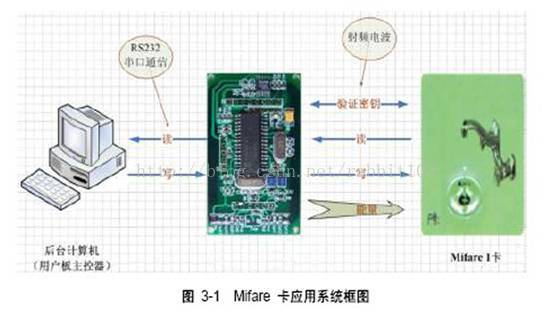

一个Mifare 1卡应用系统,至少包括三个部分:读写器(读写模块)、控制器和Mifare 1卡,如图 3-1所示。

明申智能卡 射频RFID 高频标签 NXP Mifare卡介绍
上图中,三个部分分工合作,缺一不可,各部分作用分述如下:
lMifare 1 卡:存储数据,例如购水量、购电量等;
l读写模块:通过射频电波为卡片提供工作所需能量,并与卡片进行通信,实现密钥验证、读卡、写卡等低级操作;同时,读写模块为后台计算机或者主控器提供读写卡片的高级接口,封装了读写卡片的复杂性;
l后台计算机(或主控器):可以是PC或者单片机80C51等,通过串口或者SPI等与读写模块通信,控制其对卡片进行读写操作,可以把购水量、购电量等写入卡中,或者从卡中扣除购水量等,并实现整个系统的其他功能。

3.2.2 Mifare 1卡功能框图

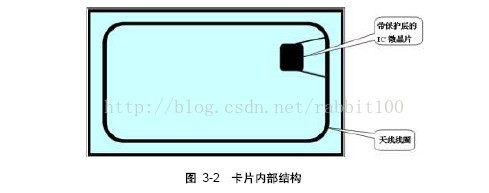

首先,我们把一张卡片的PVC膜剥开,看看其内部是什么样的,如图 3-2所示。

明申智能卡 射频RFID 高频标签 NXP Mifare卡介绍
从上图可以看到,一张卡片里面实际上封装了一个天线线圈和一个IC芯片,这个芯片

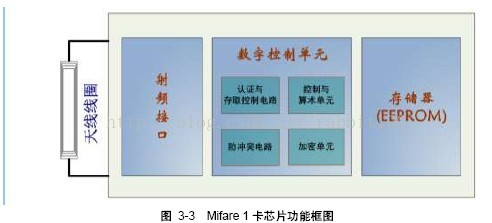

正是我们下面要详述的Mifare 1 S50智能卡芯片。Mifare 1卡芯片的内部功能如图 3-3所示。


明申智能卡 射频RFID 高频标签 NXP Mifare卡介绍
上图中,射频接口通过射频电波取得工作所需能量,并与MIFARE卡读写模块通信;数字控制单元实现加密、认证与存取控制等功能,是整个IC的核心;存储器保存着各种应用数据和相应的密钥,这是我们在卡片应用中需要重点了解的部分,其他部分可参考IC数据手册。

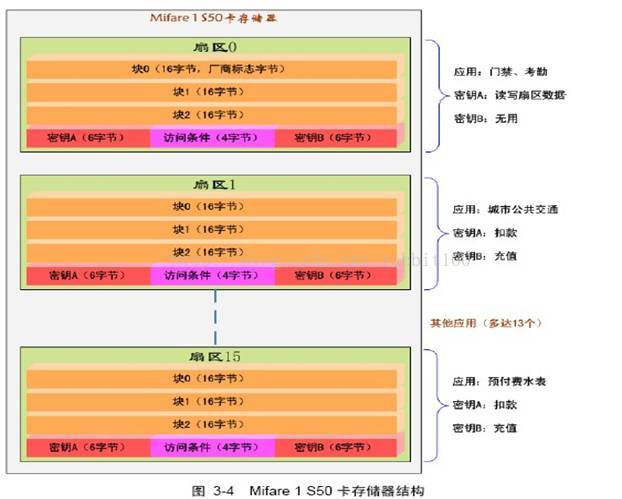

Mifare 1 S50 卡的存储器空间分配如图 3-4所示。

明申智能卡 射频RFID 高频标签 NXP Mifare卡介绍

从图 3-4可以看到,S50卡的存储空间分为16个扇区(Sector),每区4块(Block),每块16字节。各区的块3包含本扇区的密钥A、密钥B以及本扇区各块的访问条件。除0区块0外的其余3块均用于数据存储。
0
区的块0 存放着不可改变的厂商代码,其中前面4个字节为卡号(序列号SN)。
从图 3-4 还可以看到,一张Mifare 1 S50卡可以同时用于16种不同的应用,例如门禁考勤、公交、预付费水表等。每个应用都是完全独立的,拥有独立的两套密码:密钥A和密钥B。所有的应用只是共用射频接口数字控制单元。实际上,每个应用可以把
这张卡片看成完全属于本应用系统的,与其它的应用没有任何关系。这就是我们所说的一卡多用

3.3 Mifare卡应用指南

Mifare 1 卡的高安全性、高速数据传输的特性,特别是其可以同时用于多达16个不同应用系统的特性,使其在国内的应用迅速普及。目前,Mifare 1卡广泛应用于以下领域:
l公共交通系统:如公共汽车、地铁、出租车、轮渡等;
l城市生活公用收费:如电话、电表、煤气表、水表等;
l公用收费系统:如高速公路、路桥收费、码头、港口停泊、停车收费、娱乐场所等的刷卡系统,实现不停车收费等更便捷的收费方式;
l金融、证券领域:如银行、邮政、电信、证券交易、商场消费等;
l出入口管理系统:如上岗管理、考勤管理、门禁管理等。

3.3.1一卡通与一卡多用

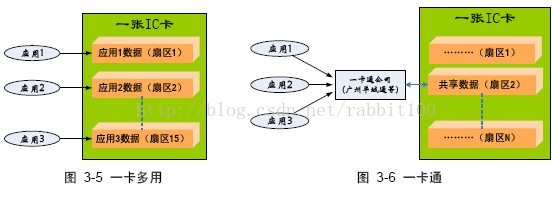

随着IC卡的普及应用,人们对一卡通一卡多用这两个词已经不再陌生,且往往不加区分地混为一谈。实际上,它们是在概念和作用形式上既有共性,又存差异的两种应用思路。它们的差异首先表现于:卡数据的共享。如图 3-5 和所示。明申智能卡 射频RFID 高频标签 NXP Mifare卡介绍

一卡多用是把不要应用目的的数据分别放在一张卡片的各个扇区,每项应用只能通过自己的密钥独享式访问指定扇区。各应用相互独立,互不影响。如图 3-5所示。
一卡通也将不同应用的数据存放在一张卡上,但某些数据可以被不同类型的应用共享。如公交一卡通上的电子钱包中的储值就可以用于公交汽车、地铁和出租车等公共交通工具的付费。当然,这些应用的结算管理必须由一个中间管理机构(例如一卡通公司)统一进行,如图 3-6 所示。明申智能卡 射频RFID 高频标签 NXP Mifare卡介绍

3-1一卡通一卡多用两种应用模式的进一步对比。

3-1 “一卡通一卡多用的对比



一卡多用

一卡通

数据在同一卡否

应用数据共享否

卡管理统一否

个人化信息统一否

统一充值否

各类应用的消费/使用

分开

分开

卡的挂失/解挂

简单

麻烦

各类应用间的关系

各类应用的安全入口(密钥)统一否

显然,由于一卡通模式下的数据共享(互通),导致不同应用间的相互关联和影响,以致一卡通的实施难度远较一卡多用大。此外,有些应用希望通过数据共,为用户提供最便利的服务;但另有些却要求数据的独享性和独立的密钥,以保护用户和业主的利益。因此,实际应用中对二者的取舍,应根据实际需要确定,并可采取先一卡多用,条件成熟再过渡的渐进办法。在同一卡上,也可采取部分应用一卡通,另一些应用一卡多用的两类模式并存方式。

3.3.2 Mifare 1卡应用实例

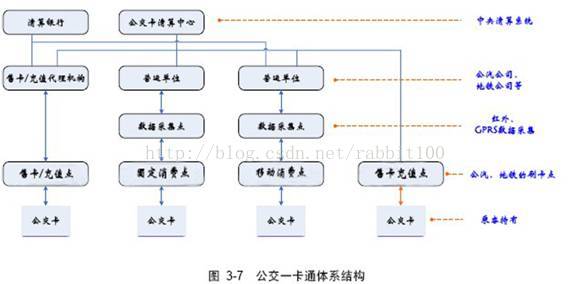

国内最大的一卡通应用,就是城市公交一卡通系统。我们就以此为例来说明Mifare1卡的应用。先来看一下公交一卡通的体系结构,如图 3-7所示。

从图 3-7可以看到,整个体系结构由上到下分为五层:

l中央清算系统:系统的第一层。由清算中心和清算银行组成。前者负责卡片发行、运营管理、业务清算和密钥的生成/发行/管理等;后者根据前者提供的清算结果,对各营运单位和售卡充值结果的应收/应付款进行划拨等。
l营运层:由营运单位和售卡充值代理机构组成。前者指公共汽车、地铁、轻轨、出租车和轮渡等公共交通公司的控制结算中心;后者为提供售卡充值点的经营单位,可以是银行、超市或各营运单位,负责各售卡充值点营业资金的汇总和上缴清算银行,并将各售卡充值点的售卡和充值交易数据上报清算中心。
l数据采集层:由位于各营运公司基层的各个数据采集点组成。由于各行业营运方式的不同,所采取数据采集的形式亦多种多样。公共汽车通常是在每天收车回车库时用红外采集器或者微波采集器或大容量IC卡采集;地铁/轻轨则由各车站的车站计算机采集所辖车站设备的所有交易数据,并通过其专用通信线路,定时传送到地铁/轻轨结算中心;流动性大且无固定行车路线和规律的出租车,则应在取得一定交易数额后,去附近数据采集点由相应采集介质(IC卡、便携式有线或无线采集器)进行数据采集及系统参数和黑名单等信息的装载。
l充值/销售点:售卡充值点可位于银行、超市或营运公司的营业场所,也可由清算中心在人流密集的地方自行设置。消费点有移动式与固定式之分,公共汽车和出租车为移动式;地铁、轻轨和轮渡为固定式。

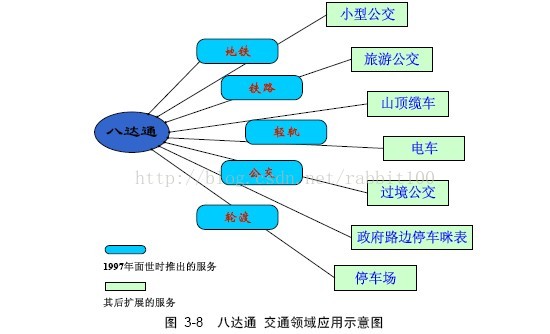

l交通卡:为持卡人(乘客)持有的交通卡。公交一卡通的最突出的例子就是香港八达通系统,虽然其主要采用FeliCa系列非接触式卡,但对于Mifare 1卡的应用具有同样的借鉴意义。该系统于19979月问世,当时仅可用于地铁、九广东铁、九广轻铁、九巴、城巴和香港小轮6种交通工具的乘坐。此后,八达通迅速向其它交通设施延伸,如图 3-8所示。

明申智能卡 射频RFID 高频标签 NXP Mifare卡介绍

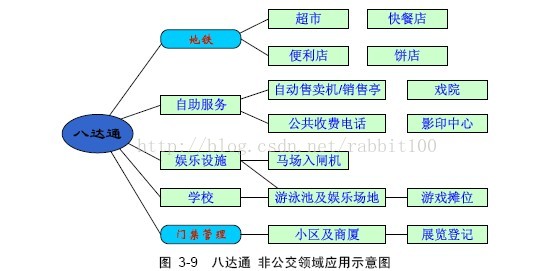

在逐步完善交通领域应用的同时,八达通又不断更新其应用层面,形成庞大的跨行业应用平台,如图 3-9所示。

明申智能卡 射频RFID 高频标签 NXP Mifare卡介绍
4. Mifare 1
FAQ

4.1.1 Mifare卡的读取距离通常是多少?

取决于读卡模块、天线的大小、卡片的质量和使用环境,通常210cm

4.1.2一张 Mifare 1卡有多少个扇区?

Mifare 1 S50 卡有16个独立的扇区,S70卡有40个扇区,它们可以配置为钱包或通用数据存储区。第一个扇区通常用作其余扇区的目录,剩下的扇区可以用作数据存储区或钱包。

5.免责声明

本文所述仅供参考,起抛砖引玉之用,具体请参考各种卡片的数据手册。
