Mifare S50与Mifare S70

2020-05-25 11:49:02 潘春伟 9

    Mifare S50和Mifare S70又常被称为Mifare Standard、Mifare Classic、MF1,是遵守ISO14443A标准的卡片中应用最为广泛、影响力最大的的一员。而Mifare S70的容量是S50的4倍,S50的容量是1K字节,S70的容量为4K字节。读写器对卡片的操作时序和操作命令,二者完全一致。

    Mifare S50和Mifare S70的每张卡片都有一个4字节的全球唯一序列号,卡上数据保存期为10年,可改写10万次,读无限次。一般的应用中,不用考虑卡片是否会被读坏写坏的问题,当然暴力硬损坏除外。

    Mifare S50和Mifare S70的区别主要有两个方面。一是读写器对卡片发出请求命令,二者应答返回的卡类型(ATQA)字节不同。Mifare S50的卡类型(ATQA)是0004H,Mifare S70的卡类型(ATQA)是0002H。另一个区别就是二者的容量和内存结构不同。

    Mifare S50把1K字节的容量分为16个扇区(Sector0-Sector15),每个扇区包括4个数据块(Block0-Block3,我们也将16个扇区的64个块按绝对地址编号为0~63),每个数据块包含16个字节(Byte0-Byte15),64*16=1024。

如下表所示:

 扇区号

 块号


  块类型

总块号

 扇区0

块0

厂商代码

厂商块

0


块1


数据块

1


块2


数据块

2


块3

密码A   存取控制   密码B

控制块

3

扇区1

块0


数据块

4


块1


数据块

5


块2


数据块

6


块3

密码A   存取控制   密码B

控制块

7

 ...

...

...

 ...

 ...

扇区15

 块0


数据块

60


 块1


数据块

61


 块2


数据块

62


 块3

密码A    存取控制   密码B

控制块

63



    Mifare S70把4K字节的容量分为40个扇区(Sector0-Sector39),其中前32个扇区(Sector0-Sector31)的结构和Mifare S50完全一样,每个扇区包括4个数据块(Block0-Block3),后8个扇区每个扇区包括16个数据块(Block0-Block15)。我们也将40个扇区的256个块按绝对地址编号为0~255),每个数据块包含16个字节(Byte0-Byte15),256*16=4096。如下表所示:



扇区号

块号


块类型

总块号

扇区0

块0

     厂商代码

厂商块

0


块1


数据块

1


块2


数据块

2


块3

密码A   存取控制   密码B

控制块

3

扇区31

块0


数据块

124


块1


数据块

125


块2


数据块

126


块3

密码A   存取控制   密码B

控制块

127

扇区32

块0


数据块

128


块1


数据块

129


数据块


块14


数据块

142


块15

密码A   存取控制   密码B

控制块

143

扇区39

块0


数据块

240


块1


数据块

241


数据块


块14


数据块

254


块15

密码A   存取控制   密码B

控制块

255



    每个扇区都有一组独立的密码及访问控制,放在每个扇区的最后一个Block,这个Block又被称为区尾块,S50是每个扇区的Block3,S70的前32个扇区也是Block3,后8个扇区是Block15。

    S50和S70的0扇区0块(即绝对地址0块)用于存放厂商代码,已经固化,不可更改,卡片序列号就存放在这里。除了厂商块和控制块,卡片中其余的块都是数据块,可用于存贮数据。数据块可作两种应用:

    (1)用作一般的数据保存,可以进行读、写操作。

    (2)用作数据值,可以进行初始化值、加值、减值、读值操作。

    数据块和值块有什么区别呢?无论块中的内容是什么,你都可以把他看成普通数据,即使它是一个值块。但是并不是任何数据都可以看成是值,因为值块有一个比较严格的格式要求。值块中值的长度为4个字节的补码,其表示的范围(-2147483648~2147483647),值块的存储格式如下:


15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

addr

addr

addr

addr

VALUE

VALUE

VALUE


    带下划线表示取反。VALUE是值的补码,addr是块号(0-63).只有具有上述格式,才被认为是值块,否则就是普通的数据块。

    每个扇区的区尾块为控制块,包括了6字节密码A、4字节存取控制、6字节密码B。例如一张新出厂的卡片控制块内容如下:

       A0 A1 A2 A3 A4 A5   FF 07 80 69     B0 B1 B2 B3 B4 B5

       密码A               存取控制         密码B

    新卡的出厂密码一般是密码A为A0A1A2A3A4A5,密码B为B0B1B2B3B4B5,或者密码A和密码B都是6个FF。存取控制用以设定扇区中各个块(包括控制块本身)的存取条件,这部分有点复杂,后面将专文介绍。

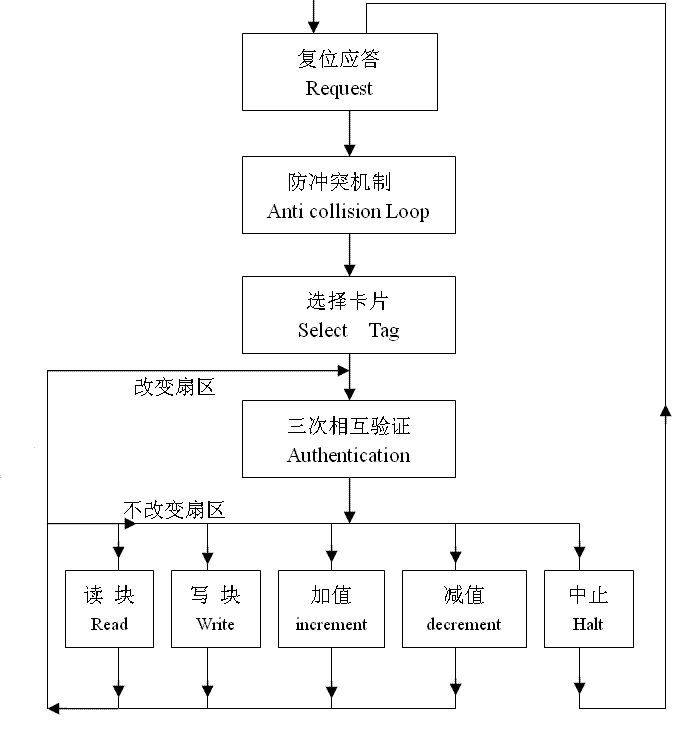

    读写器与S50和S70的通讯流程如下图所示:



明申智能卡/RFID Mifare S50与Mifare S70
    卡片选择三次相互认证在前面已经介绍过。其他操作如下:

    (1) (Read):读取一个块的内容,包括普通数据块和值块;

    (2) (Write):写数据到一个块,包括普通数据块和值块,值块中写入了非法格式的数据,值块就变成了普通数据块;

    (3)(Increment):对值块进行加值,只能对值块操作;

    (4)(Decrement):对值块进行减值,只能对值块操作;

   (5)中止(Halt):将卡置于睡眠工作状态,只有使用WAKE-UP命令才能唤醒。

     事实上加值和减值操作并不是直接在Mifare的块中进行的。这两个命令先把Block中的值读出来,然后进行加或减,加减后的结果暂时存放在卡上的易失性数据寄存器(RAM)中,然后再利用另一个命令传输(Transfer)将数据寄存器中的内容写入块中。与传输(Transfer)相对应的命令是存储(Restore),作用是将块中的内容存到数据寄存器中,不过这个命令很少用到。
