S50非接触式IC卡性能简介(M1)

2020-06-02 14:00:54 K1two2's Geek Hub 17

一、主要指标

  • 分为16个扇区,每个扇区为4块,每块16个字节,以块为存取单位;

  • 每个扇区有独立的一组密码及访问控制;

  • 每张卡有唯一序列号,为32位;

  • 具有防冲突机制,支持多卡操作;

  • 无电源,自带天线,内含加密控制逻辑和通讯逻辑电路;

  • 数据保存期为10年,可改写10万次,读无限次;

  • 工作温度:-20℃~50℃(湿度为90%);

  • 工作频率:13.56MHZ;

  • 通信速率:106 KBPS;

  • 读写距离:10 cm以内(与读写器有关)。

二、存储结构

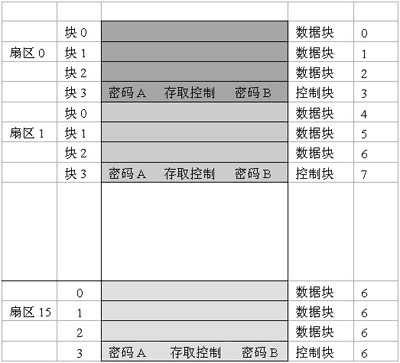

1、M1卡分为16个扇区,每个扇区由4块(块0、块1、块2、块3)组成,(我们也将16个扇区的64个块按绝对地址编号为0~63,存贮结构如下图所示:

明申智能卡/RFID S50非接触式IC卡性能简介(M1)

2、第0扇区的块0(即绝对地址0块),它用于存放厂商代码,已经固化,不可更改。

3、每个扇区的块0、块1、块2为数据块,可用于存贮数据。

数据块可作两种应用:

  • 用作一般的数据保存,可以进行读、写操作。

  • 用作数据值,可以进行初始化值、加值、减值、读值操作。

4、每个扇区的块3为控制块,包括了密码A、存取控制、密码B。具体结构如下:

明申智能卡/RFID S50非接触式IC卡性能简介(M1)

5、每个扇区的密码和存取控制都是独立的,可以根据实际需要设定各自的密码及存取控制。存取控制为4个字节,共32位,扇区中的每个块(包括数据块和控制块)的存取条件是由密码和存取控制共同决定的,在存取控制中每个块都有相应的三个控制位,定义如下:

明申智能卡/RFID S50非接触式IC卡性能简介(M1)

三个控制位以正和反两种形式存在于存取控制字节中,决定了该块的访问权限(如进行减值操作必须验证KEY A,进行加值操作必须验证KEY B,等等)。三个控制位在存取控制字节中的位置,以块0为例:

对块0的控制:

明申智能卡/RFID S50非接触式IC卡性能简介(M1)

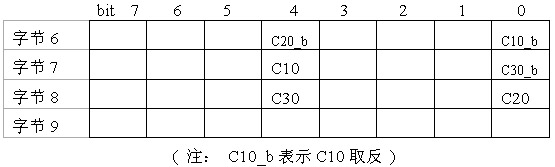

存取控制(4字节,其中字节9为备用字节)结构如下所示:

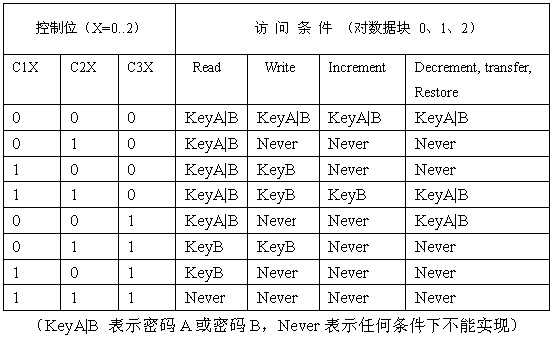

6、数据块(块0、块1、块2)的存取控制如下:

明申智能卡/RFID S50非接触式IC卡性能简介(M1)

例如:当块0的存取控制位C10 C20 C30=1 0 0时,验证密码A或密码B正确后可读;验证密码B正确后可写;不能进行加值、减值操作。

7、控制块块3的存取控制与数据块(块0、1、2)不同,它的存取控制如下:

明申智能卡/RFID S50非接触式IC卡性能简介(M1)

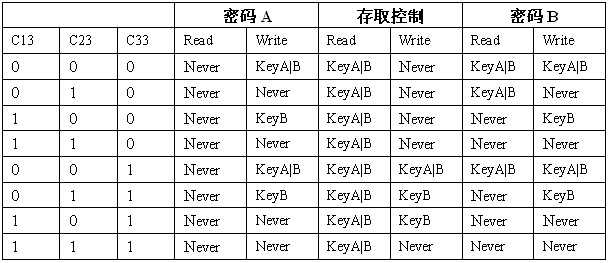

例如:当块3的存取控制位C13 C23 C33=1 0 0时,表示:

  • 密码A:不可读,验证KEYA或KEYB正确后,可写(更改);

  • 存取控制:验证KEYA或KEYB正确后,可读、可写;

  • 密码B:验证KEYA或KEYB正确后,可读、可写。
