FM1232 系列双界面CPU卡芯片说明 V2.4 1

2020-12-02 16:15:17 明申科技 30

1  产品综述

1.1  介绍

本产品为支持 ISO14443-A 和 ISO7816 协议的双界面 CPU 卡,数据 EEPROM 容量为 32Kbyte,加密算法支持 DES、RSA、SHA1、SSF33、SM1、SM2、SM3 并具有良好的防攻击能力。本产品可应用于接触式的社保卡、ESAM 模块、PSAM 卡;非接触及双界面应用下的公交、高速、小额消费以及市民卡等领域。

1.2  特性

  • 通信协议

  • 支持 ISO/IEC 7816 通信协议

  • 支持 ISO/IEC 14443A 通信协议

  • 支持 ISO/IEC 14443A 106K、212K 和 424K 传输速率

  • 支持 ISO/IEC 14443A 1-3 重防冲突功能

  • 安全算法

    Triple-DES 安全算法

  • SSF33 安全算法

  • SM1 安全算法

  • RAE 协处理器

  • 两种 HASH 算法(SHA1/SM3)

  • 存储器容量

  • 程序存储器 64K x 8bit ROM(用户可用 56K x 8bit)

  • 数据存储器 32K x 8bit EEPROM

  • RF 接口 280x8bit 数据缓存

  • 256x8bit iRAM

  • 4096x8bit xRAM

  • 安全模块

  • 32位随机数发生器(符合FIPS140-2和NISTSP800-22)

  • 一个 WDT 模块

  • 低压检测报警/复位

  • 高压检测报警/复位

  • 高低频检测报警/复位

  • 温度检测报警/复位

  • 光检测报警/复位

  • 存储器数据加密

  • 功能兼容性

  • 兼 容 FM11RF08M 、 FM11RF08SH 、FM11RF32M、FM11RF32SH、FM12XX08、FM12XX16 系列非接触卡芯片

  • CPU 指令兼容 Turbo 51 系列芯片

  • EEPROM  可靠性

  • EEPROM 满足 10 万次擦写指标

  • EEPROM 满足 10 年数据保存

1.3  功能框图

  • 明申智能卡电子标签,IC卡厂家定制

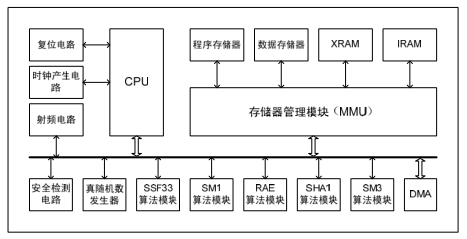

  • 图 1-1 FM1232  功能框图

1.4  管脚封装

模块封装形式为非接触模块、接触模块和双界面模块封装

1.5  管脚功能

1.5.1  非接触模块

明申智能卡电子标签,IC卡厂家定制

 表 1-1 FM1232  非接触模块管脚功能

1.5.2  接触模块封装

明申智能卡电子标签,IC卡厂家定制

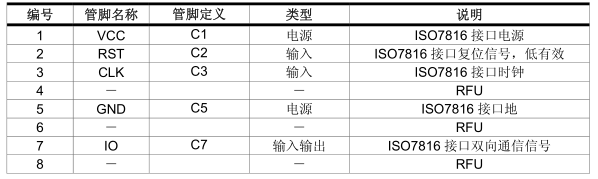

表 1-2 FM1232  接触模块封装管脚功能

1.5.3  双界面模块封装 双界面模块封装

明申智能卡电子标签,IC卡厂家定制

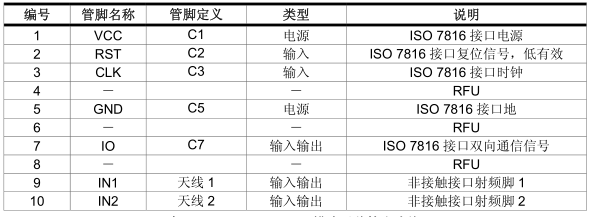

表 1-3 FM1232  双界面模块封装管脚功能

2  存储器配置

FM1232 的 memory 包括片内存储器、程序存储器和片外存储器。如下图所示:

明申智能卡电子标签,IC卡厂家定制

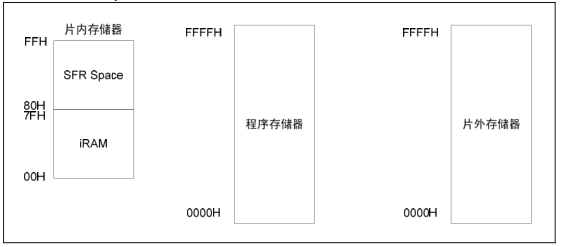

图 2-1 FM1232  存储器空间

2.1  片内存储器

FM1232 片内存储器为 256byte 的 iRAM,SFR space 为 CPU 的内部 SFR 寄存器。

2.2  程序存储器

FM1232 程序存储器为 64K byte ROM,用于存放 CPU 的程序。其中 56K 为用户可用的通用程序区 。

2.3  片外存储器

FM1232 的片外存储器包括数据存储器(DATA MEMORY)、xRAM 和寄存器。

FM1232 对所有的片外存储器统一编址。

片外存储器地址分配空间如下

明申智能卡电子标签,IC卡厂家定制

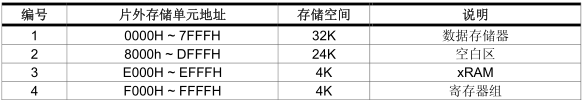

表 2-1 FM1232  片外存储器地址空间分配

3  指令系统

接触接口下,硬件只起传输作用,不解析指令。

非接触 typeA 接口下,硬件只解析逻辑加密卡指令。ISO14443-4 协议的 RATS 指令以及 CPU 卡功能下相关的指令均由 COS 进行处理,硬件只起传输作用。

非接触 typeA 硬件支持的指令集如下:

明申智能卡电子标签,IC卡厂家定制

表 3-1 FM1232  非接触 typeA  硬件支持的指令集

4  电气参数

4.1  极限参数

明申智能卡电子标签,IC卡厂家定制

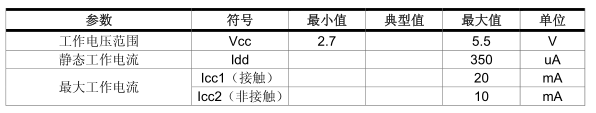

4.2  直流参数

明申智能卡电子标签,IC卡厂家定制

注:

  1. 1.Idd 为 ISO7816 接触接口 STOP 模式静态功耗

  2. 2.Icc1 为接触界面最大工作电流

  3. 3.Icc2 为非接触界面最大工作电流

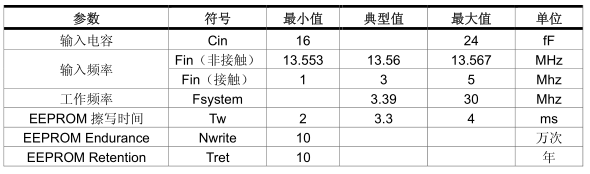

4.3  交流参数

明申智能卡电子标签,IC卡厂家定制
