FM1208 非接触 CPU卡芯片技术手册 V0.2 2

2020-12-02 16:52:46 明申科技 84

1  产品综述

1.1  介绍

FM1208 是复旦微电子股份有限公司设计的单界面非接触 CPU 卡芯片,产品支持 ISO14443-A 协议,CPU 指令兼容通用 8051 指令,内置硬件 DES 协处理器,数据存储器为 8Kbyte 的 EEPROM。

1.2  主要特点

  • 通信协议:ISO 14443-A

  • MCU 指令兼容 8051

  • 支持 106Kbps 数据传输速率

  • Triple-DES 协处理器

  • 程序存储器 32K x 8bit ROM

  • 数据存储器 8K x 8bit EEPROM

  • 256 x 8bit iRAM

  • 384 x 8bit xRAM

  • 低压检测复位

  • 高低频检测复位

  • EEPROM 满足 10 万次擦写指标

  • EEPROM 满足 10 年数据保存指标

    典型处理时间:

  • 识别一张卡 3ms(包括复位应答和防冲突)

  • EEPROM 擦写时间 2.4ms

  • 典型交易过程<350ms

    安全性:

      FM1208 的安全机制为:

  1. 1. 有反电源分析模块

  2. 2. 有高低频检测复位模块,芯片工作频率超出检测范围自动复位

  3. 3. ROM 反逆向提取,存储器数据加密

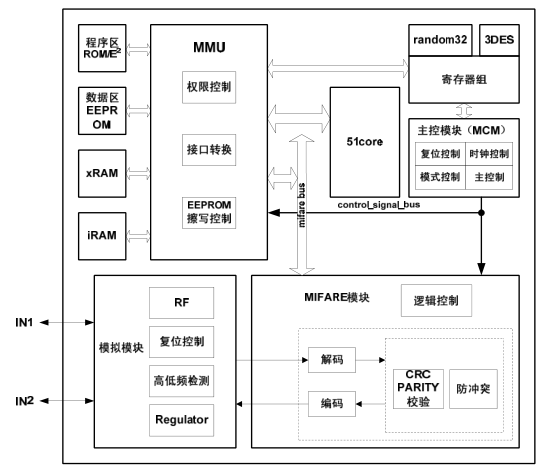

1.3  功能框图

FM1208 包括模拟电路、数字电路和存储器。整体功能框图如下:

明申智能卡电子标签,IC卡厂家定制

1-1 FM1208  功能框图

1.4  极限参数

模块极限参数:

明申智能卡电子标签,IC卡厂家定制

表 1-1 FM1208  模块极限参数

成卡极限参数:

明申智能卡电子标签,IC卡厂家定制

表 1-2 FM1208  成卡极限参数

1.5  管脚封装

FM1208 的正式封装为:XOA2 模块和成卡

成卡产品外型尺寸符合 ISO7810 5.1.1,即宽 85.47 ~ 85.72 mm,高 53.92 ~ 54.03 mm

1.6  管脚功能

明申智能卡电子标签,IC卡厂家定制

表 1-3 FM1208  管脚功能

2  芯片工作流程

FM1208 的工作流程如下图所示:

明申智能卡电子标签,IC卡厂家定制

图 2-1 FM1208  芯片工作流程

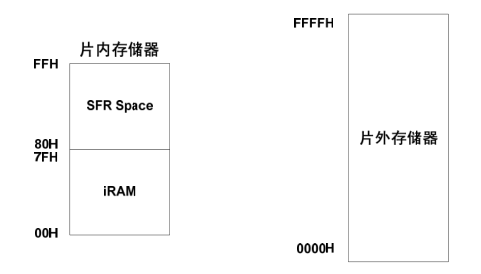

3  存储器配置

FM1208 的 memory 包括片内存储器和片外存储器(对内部 8051MCU 而言)。片外存储器包括程序存储器和数据存储器。数据存储器为 8K。

明申智能卡电子标签,IC卡厂家定制

图 3-1 FM1208  存储器空间

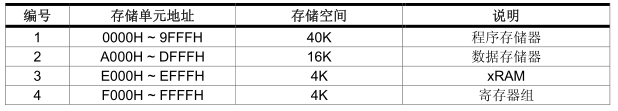

FM1208 的 memory 包括片内存储器和片外存储器(对内部 8051MCU 而言)。片外存储器包括程序存储器和数据存储器,数据存储器为 8K。外部存储器采用统一编址。地址分配空间如下所示:

明申智能卡电子标签,IC卡厂家定制

表 3-1 FM1208  外部存储器地址分配空间

外部存储器存储空间如下图所示:

明申智能卡电子标签,IC卡厂家定制

图 3-2 FM1208  片外存储器空间分配

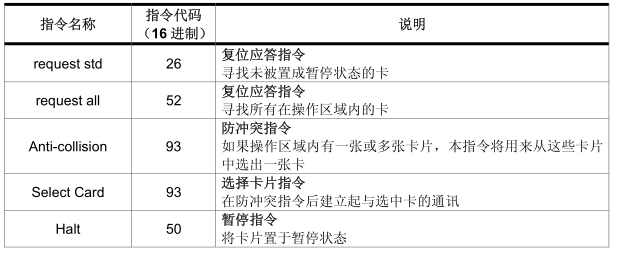

4  指令集

CPU 指令兼容 Turbo51 指令集,逻辑加密卡及通用指令集如下:

明申智能卡电子标签,IC卡厂家定制

表 4-1 FM1208  指令集
