隔磁片的作用:在RFID/NFC线圈模块抗金属干扰
2020-06-08 10:02:40
美成胶带
1405
隔磁片是铁氧体合金粉粒与粘结剂混合而成的高导磁率磁性片,它是改善和提升RFID和NFC线圈在金属导体环境中使用性能的功能体,同时也是13.56MHz频段抗干扰的关键技术辅材,它的磁导能量非常强大源于它有着超高的磁导率,可以改变电磁信号的路线,规避金属导体的干扰和衰减。
1

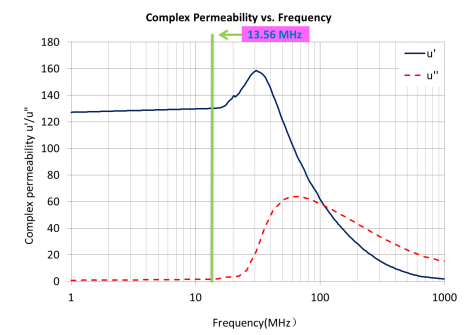

隔磁片在13.56MHz频率下发生的导磁率测试图:
RFID/NFC线圈模块与隔磁片组合应用原理介绍:RFID/NFC线圈模块在一个非金属且非磁性物体对电磁场的传播基本没有受到影响,还是按照原来的方向,相当于电磁波在自由空间传播,所以电磁场的能量和方向未受到干扰。当在RFID/NFC线圈模块上贴合了一块具有良好导电性能的金属板,它的磁力线方向发生了很大的变化。主要表现在金属板前后的磁场均出现变化,这就是所谓屏蔽现象。
因为金属板后面没有磁场,而面对入射电磁场的方向也会因为金属板所产生涡电流引产生一与入射电磁场方向相反的电磁场,从而削弱RFID/NFC线圈模块磁场,甚至完全抵消原磁场。在面对入射电磁场方向金属板表面贴上高导磁的隔磁片后,则可有效地为磁场传输提供有效的路径,因此由于隔磁片的存在,有效地避免了金属板的涡流效应。通过在线圈和金属表面之间插入高磁导的隔磁片,将能够在很大程度上避免涡流的产生,从而RFID/NFC线圈模块也就可以放心地在金属表面上使用了。在将天线安装在隔磁片材上时应该注意,回形天线的电感由于隔磁片的高磁导率而会变得明显增大,以至于需要重新调整谐振频率来与之匹配。

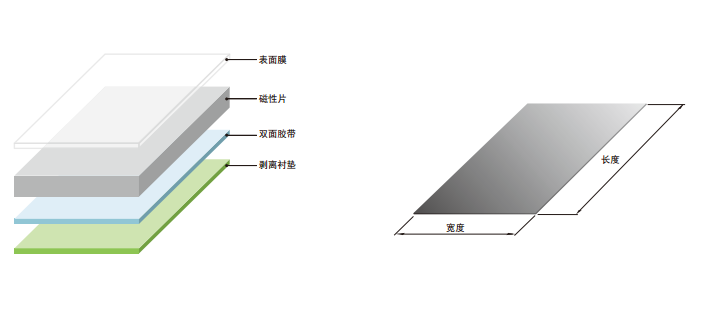

隔磁片的规格图:
