M1卡区块控制位详解
2020-06-15 12:14:42
VIP码农
1612
每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取 控制。存取控制为4个字节，共32位，扇区中的每个块（包括数据块和控制块）的存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有相应的三个控制位,定义如下：
块0： C10 C20 C30
块1： C11 C21 C31
块2： C12 C22 C32
块3： C13 C23 C33

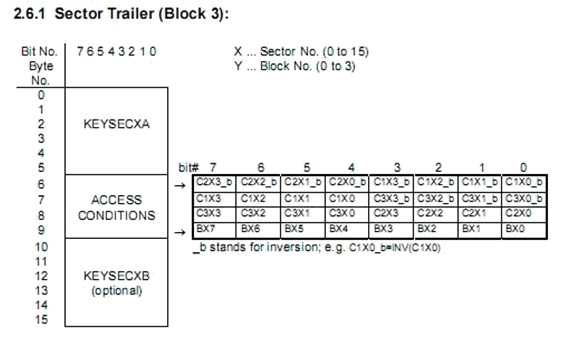

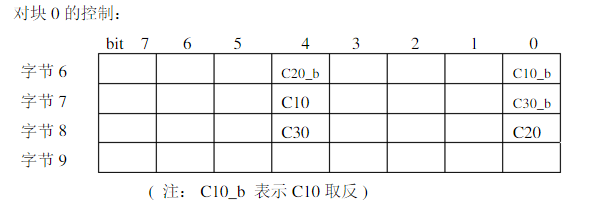

三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如 进行减值操作必须验证KEY A，进行加值操作必须验证KEY B，等等）。三个控制 位在存取控制字节中的位置，以块0为例：
注意高字节和低字节顺序不同。
(一)，以常用设置"08 77 8F 69"控制条件为例，先搞清楚它――具有的访问权限。
1、对"08 77 8F 69"值进行计算，该值定位于各区块3的6，7，8，9四个字节内，字节6=08，字节7=77， 字节8=8F， 字节9=69(默认值，不予计算)。
2、例如：字节6=08，对应其二进制值=00001000， 则对6，7，8这三个字节进行二进制转换结果见下表：
字节6 = 0 0 0 0 1 0 0 0 | 字节7 = 0 1 1 1 0 1 1 1 | 字节8 = 1 0 0 0 1 1 1 1 |
3、参照表2及表4算法,字节6的全部二进制值取反,字节7的低四位二进制值取反,字节8不变,
得到：
字节号 | 对应二进制值 | 位置 | 高4位 | 位置 | 低4位 |
字节6 字节7 字节8 | 0 0 0 0 1 0 0 0 0 1 1 1 0 1 1 1 1 0 0 0 1 1 1 1 | C2Y C1Y C3Y | 1 1 1 1 0 1 1 1 1 0 0 0 | C1Y C3Y C2Y | 0 1 1 1 1 0 0 0 1 1 1 1 |
所属块位 | 块3块2块1块0 | 块3块2块1块0 |
4、对以上6，7，8字节的存取/控制二进制已取反值，依照表2，表4块位转换为各块控制值，如下表：
块3位 | 字节7，字节6，字节8 = C13，C23，C33 = C1Y，C2Y，C3Y = 0 1 1 |
块2位 块1位 块0位 | 字节7，字节6，字节8 = C12，C22，C32 = C1Y，C2Y，C3Y = 1 1 0 字节7，字节6，字节8 = C11，C21，C31 = C1Y，C2Y，C3Y = 1 1 0 字节7，字节6，字节8 = C10，C20，C30 = C1Y，C2Y，C3Y = 1 1 0 |
注意：
1、高4位的各块值=低4位的各块值时，其值可用。高4位值≠低4位值时，其值不可用!
2、高位和低位的顺序是不一样的。高位从上向下是C2,C1,C3。低位是C1,C3,C2
7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 | |
6 | c23_b | c22_b | c21_b | c20_b | c13_b | c12_b | c11_b | c10_b |
7 | c13 | c12 | c11 | c10 | c33_b | c32_b | c31_b | c30_b |
8 | c33 | c32 | c31 | c30 | c23 | c22 | c21 | c20 |
9 |
5、查对访问权限(数据存取控制依照表3，块3存取控制依照表5)，该例"08 77 8F 69"的访问权限为：
◆ 块3 = 011：权限为：KeyA，KeyB均不可读，验证KeyB正确后可改写KeyA和KeyB，验证KeyA或KeyB正确后可读"控制位"。在此可见密钥KeyB的重要性，KeyB不正确是无法看到块3控制值，更无法修改密钥。
◆ 块2 = 块1 = 块0 = 110：权限为：验证KeyA或KeyB后可读该块数据，减值以及初始化值，只有验证KeyB 正确后才可改写该块数据，在此可以看到密钥KeyB对改写数据块也起着关键性作用。
(二)、"08 77 8F 69" 控制条件设置步骤：
由(一)可知：KeyB设置后为不可读，并且改写数据和改写控制位都需要正确验证它，故KeyB设置后程序
操作员必须妥善保管KeyB值，否则以后改写数据和控制位时，不正确的KeyB值将无法实现卡的任何操作!!!
1、修改块3控制位的值：最初的各区块3内的KeyA，KeyB都是厂商12个"F"默认值(KeyA在任何条件下均为不可读，大部分读写机程序表现KeyA为未知的12个"0" )，在修改控制值时，先不要修改默认密码KeyA和KeyB，在控制位修改成功后，再去更改新密码值。即先对块3的控制位进行修改(默认值FF 07 80 69改为新值08 77 8F 69)并执行写操作。控制位写成功后，KeyB亦为12个"0"不可读了，但仍是隐藏的12个"f"默认值。
2、修改块3的KeyA和KeyB值：控制位08 77 8F 69值写成功后，验证KeyB正确后方可改写KeyA和KeyB新密码。在密码操作模式键入要改写区块之先前密码B(先前密码为默认值时，则不需改动和加载)，加载后反回数据操作模式，再进行读值，KeyA和KeyB值的改写。
3、修改块0～块2中数据：由新的控制条件08778F69可知，要修改数据，必须先验证KeyB，故先设置密码操作为KeyB认证方式，加载后再返回数据操作模式，对要修改的数据块进行值的改写操作。
4、上例中分析了"08 77 8F 69"的访问条件及其改写步骤，对用户的其它控制条件亦可参照应用。

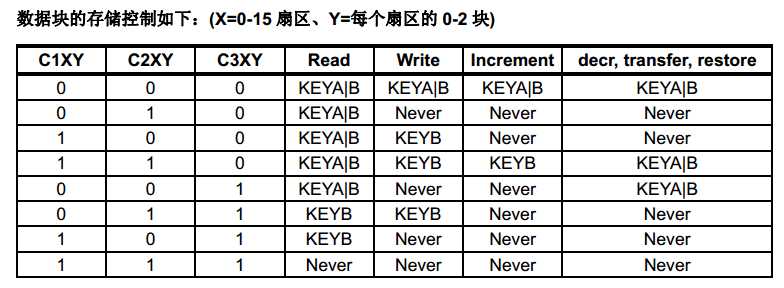

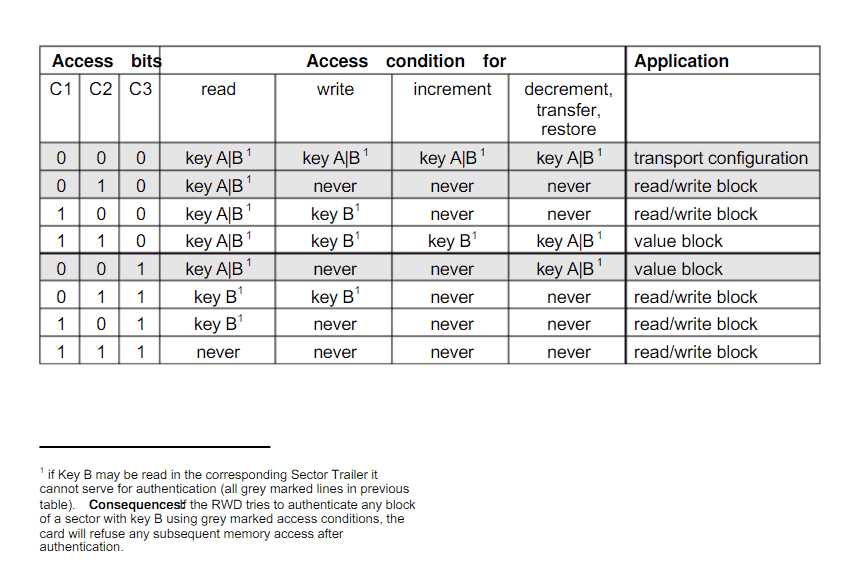

块012权限说明：

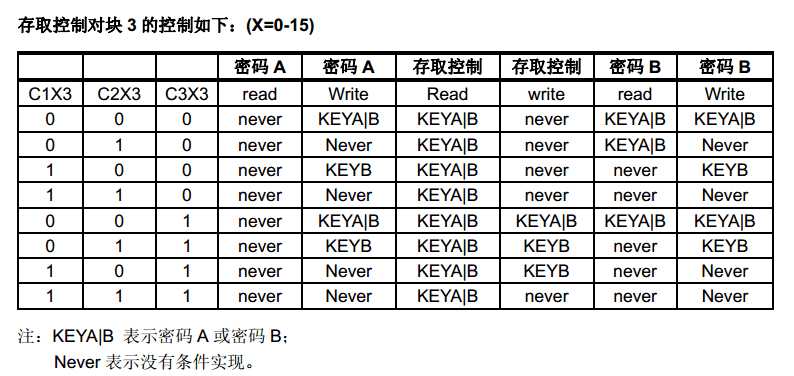

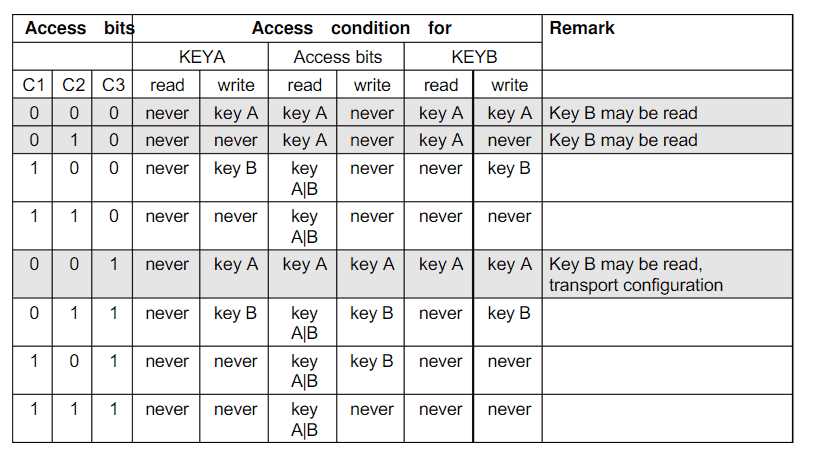

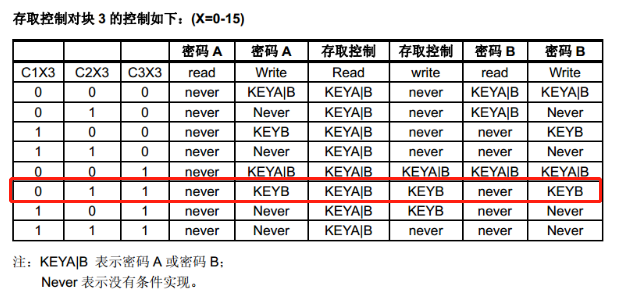

块3权限说明：

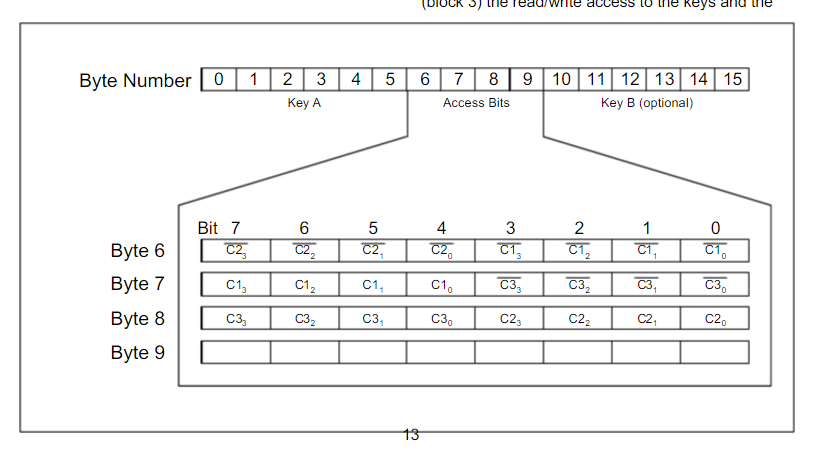

复旦微电子文档中说明如下：
比较常见的控制位
FF 07 80 69
默认值
字节6 FF= 1 1 1 1 1 1 1 1 | 字节7 07= 0 0 0 0 0 1 1 1 | 字节8 80= 1 0 0 0 0 0 0 0 |
字节号 | 对应二进制值 | 位置 | 高4位 | 位置 | 低4位 |
字节6 字节7 字节8 | 1 1 1 1 1 1 1 1 0 0 0 0 0 1 1 1 1 0 0 0 0 0 0 0 | C2Y C1Y C3Y | 0 0 0 0 0 0 0 0 1 0 0 0 | C1Y C3Y C2Y | 0 0 0 0 1 0 0 0 0 0 0 0 |
所属块位 | 块3块2块1块0 | 块3块2块1块0 |
块3位 | 字节7，字节6，字节8 = C13，C23，C33 = C1Y，C2Y，C3Y = 0 0 1 |
块2位 块1位 块0位 | 字节7，字节6，字节8 = C12，C22，C32 = C1Y，C2Y，C3Y = 0 0 0 字节7，字节6，字节8 = C11，C21，C31 = C1Y，C2Y，C3Y = 0 0 0 字节7，字节6，字节8 = C10，C20，C30 = C1Y，C2Y，C3Y = 0 0 0 |
权限解释：数据块012的权限为000，表示keyA和keyB都可读可写。权限最高。
块3为001，密码A为任何时候不可读出，可以通过AB写。
密码B可以通过AB读写。
控制字节可以通过AB读写。
-------------------------------------------------------------------------------------------------------------
08 77 8F 69【适合实际使用，权限控制相对较好】
字节6 = 0 0 0 0 1 0 0 0 | 字节7 = 0 1 1 1 0 1 1 1 | 字节8 = 1 0 0 0 1 1 1 1 |
字节号 | 对应二进制值 | 位置 | 高4位 | 位置 | 低4位 |
字节6 字节7 字节8 | 0 0 0 0 1 0 0 0 0 1 1 1 0 1 1 1 1 0 0 0 1 1 1 1 | C2Y C1Y C3Y | 1 1 1 1 0 1 1 1 1 0 0 0 | C1Y C3Y C2Y | 0 1 1 1 1 0 0 0 1 1 1 1 |
所属块位 | 块3块2块1块0 | 块3块2块1块0 |
块3位 | 字节7，字节6，字节8 = C13，C23，C33 = C1Y，C2Y，C3Y = 0 1 1 |
块2位 块1位 块0位 | 字节7，字节6，字节8 = C12，C22，C32 = C1Y，C2Y，C3Y = 1 1 0 字节7，字节6，字节8 = C11，C21，C31 = C1Y，C2Y，C3Y = 1 1 0 字节7，字节6，字节8 = C10，C20，C30 = C1Y，C2Y，C3Y = 1 1 0 |
权限解释：数据块012的权限为110，密码AB都可读，只有密码B可写。密码B可增减。比如，可在实际业务中密码A用于消费，密码B用于充值。
块3
011，密码A和密码B任何时间不允许读，只能用密码B写。控制字节AB都可读，只有B可写。
07 8F 0F 69【冰冻，永远只可读不可写】
00 F0 FF 69【自杀，永远不可读不可写】自杀模式还有很多，把控制字写的不认识也无法使用，在实际中新手经常干的事，所以一定要控制好。

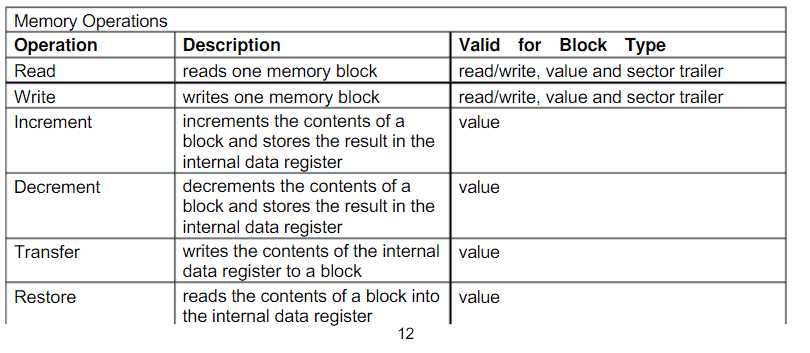

对数据块的操作
读 (Read)：读一个块；
写 (Write）：写一个块；
加（Increment）：对数值块进行加值；
减（Decrement）：对数值块进行减值；
存储（Restore）：将块中的内容存到数据寄存器中；
传输（Transfer）：将数据寄存器中的内容写入块中；
中止（Halt）：将卡置于暂停工作状态；
