FM1216 系列CPU 卡芯片说明 V 1.4 1
1 综述
1.1 介绍
FM1216 系列 CPU 卡芯片支持 ISO14443A 和 ISO7816 通信协议，EEPROM 容量为 16Kbyte。本产品是 FM1208 非接触 CPU 卡的升级产品，市场目标定位于接触式的社保卡、ESAM 模块及非接触和双界面应用下的公交、高速、小额消费以及市民卡等领域。
1.2 特性
兼容 FM11RF08M、FM11RF08SH、FM11RF32M、FM11RF32SH 系列非接触卡芯片
支持 ISO7816 通信协议
支持 ISO/IEC 14443A 通信协议
支持 ISO/IEC 14443A 106K、212K 和 424K 传输速率
一个标准 ISO7816 接口
MCU 指令兼容 Turbo 51
Triple-DES 安全算法
RSA（2048 位）安全算法
SSF33 安全算法
SHA1 安全算法
内部带 PLL
程序存储器 64K x 8bit ROM（用户可用 56K x 8bit）
数据存储器 16K x 8bit EEPROM
RF 接口 280x8bit 数据缓存
256x8bit iRAM
2048x8bit xRAM
低压检测复位
高低频检测复位
存储器数据加密
EEPROM 满足 10 万次擦写指标
EEPROM 满足 10 年数据保存
1.3 功能框图
FM1216 系列 CPU 卡芯片的整体功能框图如下：
图 1-1 FM1216 功能框图
1.4 管脚封装
封装形式为非接触模块、接触模块和双界面模块封装
1.5 管脚功能
1.5.1 非接触模块
表 1-1 FM1216 非接触模块管脚功能
1.5.2 接触模块封装

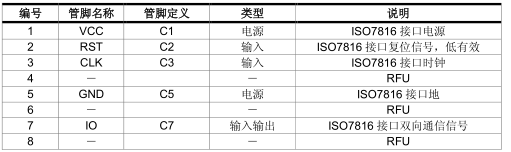

表 1-2 FM1216 接触模块封装管脚功能
1.5.3 双界面模块封装

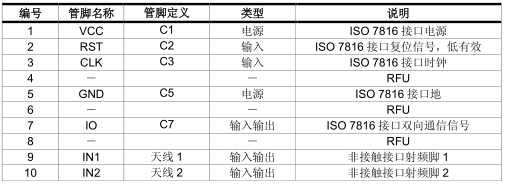

表 1-3 FM1216 双界面模块封装管脚功能
2 工作流程
芯片可以以单界面或者双界面进行工作。单界面工作时由单个接口（非接触接口或接触接口）供电，接口独立工作。双界面工作时由两个接口同时供电，先上电的接口进行工作，等该接口下电后，另外一个接口开始工作。
非接触界面 typeA 接口工作时分逻辑加密卡和 CPU 两个工作流程，根据选卡后的第一条命令（是否为 RATS）选择进入相应的工作流程。
2.1 typeA 界面工作流程

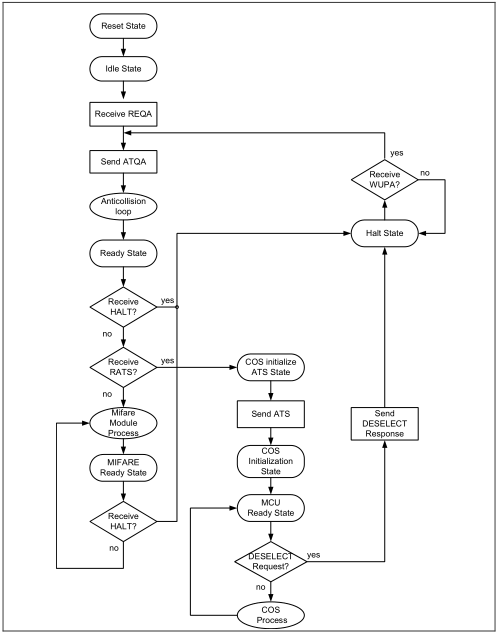

图 2-1 FM1216 typeA 界面工作流程
2.2 接触界面工作流程
1． 芯片上电复位后 MCU 就开始工作，接触接口保持在接收数据状态
2． MCU 通过写 ct_control 寄存器的发送控制位控制接触接口发送数据，发送数据过程
3． 接收和发送数据的过程中，MCU 可以保持工作
2.3 双界面工作流程
图 2-2 FM1216 芯片工作流程（CL 接口为 typeA 协议）
3 存储器配置
FM1216 的 memory 包括片内存储器、程序存储器和片外存储器。如下图所示：

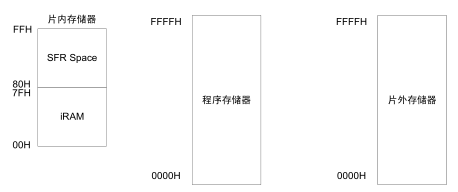

图 3-1 FM1216 存储器空间
3.1 片内存储器
FM1216 片内存储器为 256byte 的 iRAM，SFR space 为 CPU 的内部 SFR 寄存器。
3.2 程序存储器
FM1216 程序存储器为 64K byte ROM，用于存放 CPU 的程序。其中 56K 为通用程序区，8K 为测试程序区 。
3.3 片外存储器
FM1216 的片外存储器包括数据存储器（DATA MEMORY）、xRAM 和寄存器。
FM1216 对所有的片外存储器统一编址。
片外存储器地址分配空间如下
表 3-1 FM1216 片外存储器地址空间分配
FM1216 数据存储器的 EEPROM 大小为 16K，即实际空间为 16K，16K 到 56K 之间为空白区，对其进行访问为错误操作，置错误标志
4 指令系统
接触接口下，硬件只起传输作用，不解析指令。
非接触 typeA 接口下，硬件只解析逻辑加密卡指令。ISO14443－4 协议的 RATS 指令以及 CPU 卡功能下相关的指令均由 COS 进行处理，硬件只起传输作用。
非接触 typeA 硬件支持的指令集如下：

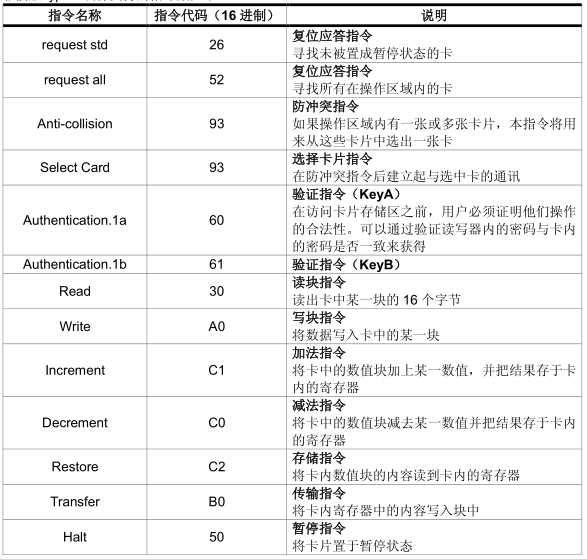

表 4-1 FM1216 非接触 typeA 硬件支持的指令集
5 电气参数
5.1 极限参数

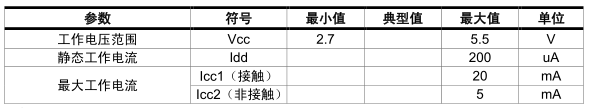

5.2 直流参数
注：
1．Idd 为 ISO7816 接触接口 STOP 模式静态功耗（工作电压 5.5V）
2．Icc1 为接触界面最大工作电流
3．Icc2 为非接触界面最大工作电流

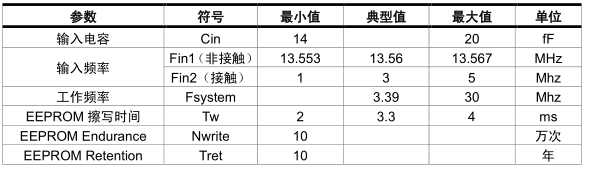

5.3 交流参数
