RFID读写器天线圆极化与线极化的性能区别

2021-04-23 11:46:21 明申科技 59

天线的极化是以电磁波的极化来确定的。电磁波的极化方向通常是以其电场矢量的空间指向来描述的,即在空间某位置上,沿电磁波的传播方向看去,其电场矢量在空间的取向随时间变化所描绘出的轨迹。如果这个轨迹是一条直线,则称为线极化,如果是一个圆,则称为圆极化。一般来说天线极化方向就是电场的方向。下面浅谈RFID读写器天线圆极化与线极化的性能区别。

FID读写器天线圆极化与线极化

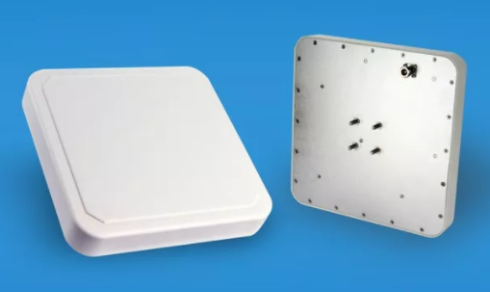

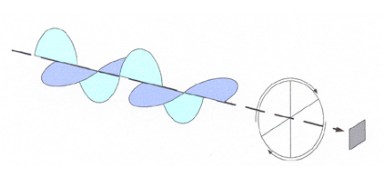

RFID圆极化天线

明申智能卡电子标签,IC卡厂家定制

圆极化天线的电磁场发射为螺旋式的波束,具有以下特点:

1)天线射频能量以圆形螺旋式天线发射;

2)圆形螺旋式波束具有多方向电磁场,电磁场范围较宽泛,但相对线极 化天线而言强度较小;

3) 识读空间宽,但相对于线极化天线而言单方向标签灵敏度较小且识读 距离较短;

4)适用于行进方向不确定的标签(标识对象)。

圆极化天线的圆形电磁波束能够同时向各个方向发送。当遇到障碍时, 圆极化天线的电磁波束具有较强的弹性和绕行能力,增大了标签从各个方向 进入天线的识读几率,因而对标签的粘贴与行进方向的要求相对宽容;但是 圆形波束的宽泛也带来了电磁波强度的相对降低,使标签只能享受某一个方 向的一部分电磁波能量,而使识读距离相对变短。可以说圆极化天线是以牺 牲识读距离为代价,换来了识读范围的宽泛。圆极化天线适应于标签(标识 对象)行进方向未知的场合,如配送中心的货物缓存区等。

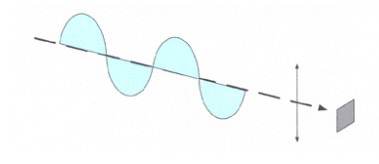

RFID线极化天线

明申智能卡电子标签,IC卡厂家定制

线极化天线的读写器天线发出的电磁波是线性的,其电磁场具有较强的 方向性,具有以下特点:

1)无线射频能量以线性的方式从天线发射;

2)线性波束具有单方向的电磁场,相对圆极化天线而言电磁场较强,但范围较窄长;

3)相对圆极化天线单方向识读距离较长,但由于方向性很强,因而识读 宽度较窄;

4)适应于行进方向确定的标签(标识对象)。

RFID标签与读写器天线平行时,线极化天线有较好的识读率,因此, 线极化天线一般用于标识对象行进方向已知的标签识读,如托盘。由于天线 电磁波波束局限于读写器天线平面尺寸内较窄的范围,能量相对集中,可以 穿透密度较大的材料,所以,对密度较高的材料有较好的穿透力,适用于较 高密度的标识对象,如面粉、打印纸等。线极化天线实际上是牺牲了识读范围的宽泛度,换来了标签敏感性强度 和单向识读距离的长度,因此,使用时必须使标签与读写器天线实体平面平行,才能有良好的识读效果,如果标签平面与读写器天线实体平面垂直,则 将完全读不到标签数据。
